Tutorial Installasi Cisco CSR 1000v di VMWare Workstation

Cisco CSR 1000v

Heyy kang broo, welcome back too my blog. Kali ini saya akan membagikan "Tutorial Installasi Cisco Cloud CSR 1000v di VMWare Workstation". Cisco CSR 1000v merupakan salah satu produk Router dari Perusahaan Cisco.

Sebelumnya, kalian siapkan ISO file nya di www.cisco.com terlebih dahulu dan juga client buat remote-nya dan Applikasi PuTTY yahh, langsung saja kita mulai turorialnya.....

Ini adalah contoh dari topologinya.

Note: Kita harus menyediakan Network Adapter pada cisco-nya minimal 3, dan dibuat LAN Segment.

1. Buka Cisco Cloud nya lalu klik Power On

2. Tunggu proses loadingnya selesai

3. Jika sudah, kita pilih yang paling atas saja, lalu klik enter

4. Tunggu hingga selesai loadingnya.

5. Jika sudah, kita pilih yang packages.conf.

6. Kita tunggu lagi.

7. Jika sudah, kita isikan YES

8. Lalu ketik YES lagi.

9. Jika sudah, kita berikan nama pada Hostname, misal Router_Salman, lalu enter.

10. Lalu tambahkan pula passwordnya buat login.

11. Masukkan lagi passwordnya lagi untuk konfigurasinya.

12. Masukkan password lagi.

13. Masukkan Password lagi.

14. Jika sudah, klik YES

15. Lalu ketik public.

16. Jika sudah kita tuliskan GigabitEthernet2.

17. Lalu ketik YES.

18. Lalu tambahkan IP anda.

19. Tambahkan pula Subnet masknya.

20. Jika sudah, ketik 2 lalu enter.

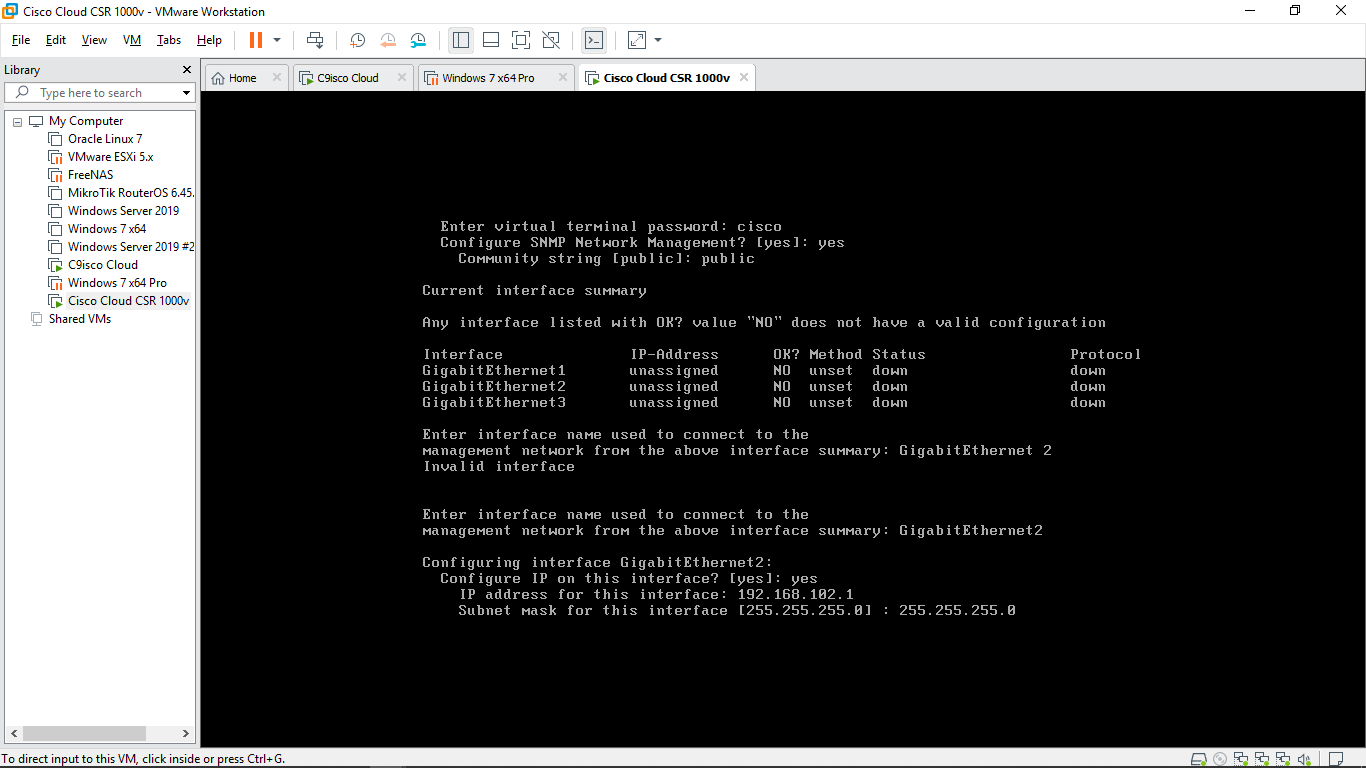

21. Nahh, jika sudah ketik en lalu masukkan Passwordnya

22. Jika sudah, kita cek IP tadi, dengan perintah Show ip int brief.

23. Lalu kita coba ping ke 129.168.102.1, jika berhasil, kita lanjut ke Remote PuTTY nya.

24. Sebelumnya disamakan LAN segment nya dengan cisco. IP, Subnet Mask, Gateway, dan DNSnya diatur atau seperti dibawah ini.

25. Jika sudah, kita masuk ke Aplikasi PuTTY nya, lalu isikan seperti dibawah ini.

26. Jika sudah kita login dengan username tadi yang dibuat dicisco, dan passwordnya.

27. Lalu isikan Konfigurasi ini
conf t
interface gigabitEthernet 1
ip address 192.168.88.95 255.255.255.0
ip nat outside
no shutdown
exit

interface gigabitEthernet 2
ip address 192.168.102.1 255.255.255.0
ip nat inside
no shutdown
exit

interface gigabitEthernet 3
ip address 192.168.103.1 255.255.255.0
ip nat inside
no shutdown
exit

28. Lalu lanjutkan dengan
access-list 1 permit 192.168.102.0 0.0.0.255
access-list 1 permit 192.168.103.0 0.0.0.255

ip route 0.0.0.0 0.0.0.0 192.168.88.1
ip route 192.168.102.0 255.255.255.0 gigabitEthernet 2
ip nat inside source list 1 interface gigabitEthernet 1 overload

ip name-server 8.8.8.8
ip name-server 8.8.4.4

ip dhcp excluded-address 192.168.102.2 192.168.102.100
ip dhcp pool LAN-POOL-1
network 192.168.102.0 255.255.255.0
default-router 192.168.102.1
dns-server 8.8.8.8
exit

ip http server
ip http secure-server

ip http authentication enable
ip http client username cisco
ip http client password cisco
exit

write memory
copy run start
